Hogyan lehet jó SWR-t szerezni?

A nem megfelelő alapsík a magas SWR-leolvasások egyik fő oka. Olyan hangos alapsíkot kell választania, amely teljes fémfelülettel rendelkezik.

Az lenne, ha a talajhevedereket a jármű alvázának minél több részéhez vezetnék. Legyen a hevederek a lehető legrövidebbek. A rendszert jól le kell földelni a síkkal, hogy a leolvasásokat normalizálni lehessen.

Az antenna nem megfelelő felszerelése és felszerelése egy másik tényező, amely a problémát okozza. A kiskapuk elkerülése érdekében javasoljuk, hogy az antennát a kézikönyvben leírtak szerint szerelje fel, és megfelelően földelje le a CB rendszer minden részét.

Feszültségmérővel meghatározhatja a jármű azon pontjait, amelyek akadályozhatják a rendszer földelését, majd megpróbálhatja ezeket az alkatrészeket földelni, hogy javítsa az alapsíkot.

A sérült koaxiális kábel nagy oka a magas SWR leolvasásoknak.

A koax megcsavarodhat, rövidre zárható vagy becsípődhet, miközben a járművön keresztül halad. Piaci vásárláskor megsérülhet. Ezért vásárlás előtt feltétlenül ellenőrizze a koaxiális kábelt. Egy antennához használjon 50 ohmos koaxiálist, kettős antennához pedig 75 ohmos koaxiálist.

SZEGÉNYES CB ANTENNA RÖGZÍTÉSI HELYEK

Ha az SWR értéke valahol 2.0 és 3.0 között van, akkor a rendszer nincs megfelelően hangolva, és jobban be kell tárcsázni.

Az ilyen magas SWR-értékek másik fontos tényezője a CB antenna rossz felszerelési helye. A felszerelés helye rossz, ha a következő jellemzőkkel rendelkezik:

Az antenna a tetővonal alatt van.

Az antenna le van zárva vagy le van fedve.

Az antenna túl közel van fém épületekhez vagy szerkezetekhez.

Ha a felszerelési helye rendelkezik ezzel a három jellemzővel, azonnal változtassa meg.

A CB-rádióból való kilépéshez megfelelően beállított antennára van szüksége. A magas SWR leolvasás nemcsak interferenciát okozhat a CB rádióban, hanem károsíthatja is. Íme néhány lépés az antennarendszer állóhullám-arányának teszteléséhez és a teljesítmény beállításához.

Válasszon egy tiszta, akadálymentes helyet az SWR antennák beállításához. Az antennák nagyon érzékenyek a közelükben lévő tárgyakra. Menjen egy nyílt területre az antennák hangolásához, például parkolóba vagy távoli mezőbe. Ez otthon is megtehető, feltéve, hogy nincs közel a házhoz. Ne próbáljon hangolni épületen belül, fák alatt, elektromos vezetékek közelében vagy alatt, vagy ha valaki az antenna mellett áll. Ez torzítja a jelet, és visszaverődik az antennába, és hamis eredményt ad. Ezenkívül csukja be az összes ajtót, a motorháztetőt és a csomagtartó fedelét.

Az SWR teszt beállítása csak rádióval. Ha rendelkezik erősítővel, kapcsolja ki, vagy lehetőleg távolítsa el a telepítésből.

Helyezze be az antennakorbácsot a krómozott antennaállító oszlopba a tekercs tetején.

A rádióba épített mérővel vagy egy jó külső SWR-mérővel végezze el a kalibrálást a 20-as csatornán. Váltson vissza SWR-re, és rögzítse a mért értékeket három csatornán (1, 20 és 40).

Ha az SWR leolvasás az 1. csatornán történik, az antenna túl hosszú, ezért le kell rövidíteni. Lazítsa meg az árboc rögzítőcsavarjait, és engedje le a korbácsot 1/4-ig az árbocba. Húzza meg az árboc rögzítőcsavarját, és ismét olvassa el az SWR-t. Ismételje meg az SWR megszerzéséig. Ha az ostor teljesen le van engedve az árbocba, és az SWR még mindig magasan van, vegye le az ostort az árbocról. Egy fémfűrésszel, köszörűvel vagy csavarvágóval vágja le az ostorantenna alsó részének 1/4-ét. Helyezze vissza az ostort az árbocba, és ellenőrizze újra az SWR-t. Ismételje meg a fenti eljárást, amíg az SWR az összes csatorna 1,5-e alá nem ér.

Ha az SWR leolvasás a 40-es csatornán történik, az antennakorbács túl rövid, ezért fel kell emelni. Lazítsa meg az árboc rögzítőcsavarjait, emelje fel az ostort 1/4-ig, húzza meg újra a rögzítőcsavarokat, és ismét tesztelje az SWR-t. Ismételje meg a fenti eljárást, amíg az SWR az összes csatorna 1,5-e alá nem ér

A magas SWR gyakori okai

A rossz alaplap gyakran a magas SWR oka. Válasszon egy hangos alapsíkot teljes fémfelülettel

Az lenne, ha a talajhevedereket a jármű alvázának minél több részéhez vezetnék. A cél az legyen, hogy a lehető legrövidebb legyen

Az antenna nem megfelelő felszerelése és felszerelése a problémát egyéb tényezők is okozhatják. A földhurkok elkerülése érdekében azt tanácsoljuk, hogy az antennát pontosan a kézikönyvben leírtak szerint szerelje fel, és megfelelően földelje le a CB antennatartó minden részét.

Használjon feszültségmérőt a jármű azon pontjainak meghatározásához, amelyek akadályozhatják a rendszer földelését, majd próbálja meg földelni ezeket az alkatrészeket, hogy javítsa az alaplapját

A sérült koaxiális kábel vagy PL-259 nagyon gyakori probléma az antenna magas SWR-leolvasása mögött. A hibaelhárítás során ellenőrizze ezeket a sérüléseket, amelyek általában az üvegszálas antennákon találhatók

A koax megcsavarodhat, rövidre zárható vagy becsípődhet, miközben a járművön keresztül halad. Piaci vásárláskor megsérülhet. Ezért vásárlás előtt feltétlenül ellenőrizze a koaxiális kábelt. Egy antennához használjon 50 ohmos koaxiálist, kettős antennához pedig 75 ohmos koaxiálist

10 lépés a digitális TV-antenna felszereléséhez

Tehát az ön Sydney-i házában a Free To Air TV vétele hirtelen megromlott. A kép elkezdett pixelezni, majd időnként kihagy egy-egy képkockát, és a hang folyamatosan felszakad. Valami probléma van a TV antennarendszerével.

10 lépés a digitális TV-antenna telepítéséhez Sydneyben

A digitális TV-vétel visszaállításához a következő 10 lépést kell követnie a digitális TV-antenna Sydney-ben történő telepítéséhez, hogy visszaállítsa a képet és a hangot.

1. A megfelelő TV-antenna

Minden lakossági TV antennarendszer fontos része a TV antenna maga. Ha Sydney-ben tartózkodik, akkor ellenőriznie kell, hogy szüksége van-e VHF (nagyon magas frekvenciájú) vagy UHF (ultra magas frekvenciájú) antennára. Ez attól függ, hogy melyik TV-adó ad jelet a helyi területen. Sydney nagy részén ez azt jelenti, hogy be kell szerezni egy VHF antennát, és azt a Sydney északi részén található Artarmon felé kell irányítani. De ha külterületen vagy dombos területen tartózkodik, akkor előfordulhat, hogy egy másik TV-adó jobb vételt biztosít.

Ezen túlmenően, függetlenül attól, hogy VHF vagy UHF adóra mutat, sok különböző kialakítású és méretű antenna létezik, amelyek jobban veszik a jelet, mint mások. A TV-vételnél a kritikus tervezési elem az antenna „nyeresége”. A nagy erősítésű antenna erősebb jelteljesítményt és jobb jelminőséget kap, mint az alacsony erősítésű antenna. Kaphat egy antennát is bizonyos fokú 4G vagy 5G szűrővel, amely segít csökkenteni a zajt vagy az interferenciát (lásd alább).

2. A TV-antenna rögzítése vagy az árboc és az antenna igazítása

Az Ön által használt antennatartó típusa valóban javíthatja a vétel minőségét egy fontos tényező – a magasság – miatt. Az antennatartó magassága ÓRIÁSI különbséget jelenthet a TV-készülék által vett jel minőségében és teljesítményében, és gyakran ez a különbség aközött, hogy van-e vétel vagy nincs vétel. Egyes területeken, ahol rálátása van a közeli jeladóra, csak egy rövid ~1,4 m-es bádog- vagy cseréptetőre lesz szüksége. Más esetekben szükség lehet egy 15 láb hosszúságú, vagy akár egy 50 láb hosszúságú árbocra is. Igen, továbbra is 1 vagy 2 szintes épületek tetejére szerelünk fel 50 láb (~15 m) ferdeárbocot. Ez akár 70 láb magasságot is jelenthet a talajszint felett! Szerencsére a digitális TV-jelek esetében erre közel sincs annyira szükség, mint az analóg tévézés idején.

Az antennatartó típusán kívül figyelembe kell vennie az antenna beállítását (annak érdekében, hogy a kívánt adó felé mutasson) és az antennatartó elhelyezését a tetőn. Előfordulhat, hogy fák vagy lombok (vagy más magas épületek) vannak, amelyeket érdemes elkerülni, miközben megpróbál eljutni a tető pontjára a megbízható jelért.

3. TV-antennaerősítő (4G szűrővel)

Függetlenül attól, hogy van VHF vagy UHF antennája, az elhelyezkedésétől, az épület magasságától, a TV-aljzatok számától és a kábelek típusától/hosszától függően szükség lehet egy TV antennaerősítő .

A digitális TV-jelnek két fő összetevője van: (i) jelteljesítmény; és ii. jelminőség. Míg a jelteljesítmény beállítható egy TV antennaerősítő segítségével (más néven antennaerősítőt vagy TV jelerősítőt), a jelminőség javítása semmilyen hasonló eszközzel nem lehetséges.

A jel minőségét elsősorban az antennánál kell meghatározni (az antenna típusa és elhelyezkedése). Ha gyenge jelminőséget tapasztal, valószínűleg ki kell cserélnie az antennát egy jobbra, vagy át kell helyeznie az antennát egy másik helyre (általában magasabbra), hogy több jelet kapjon.

A jelteljesítmény viszont növelhető a TV antennaerősítő , vagy csillapítóval csökkentve. A jelteljesítmény több okból is csökkent. Előfordulhat, hogy gyenge jelátviteli területen tartózkodik (nagy távolságra az adótól), nagy domb van a háza és az adó között, megosztja a jelet több TV-aljzat között a házában, régi nagy veszteségű kábelt használ, hosszú kábeljáratok, vagy valami más. Számos tényező járul hozzá a TV-rendszerben a jelvesztéshez, ami azt eredményezi, hogy antennaerősítőt kell használni a jel erősítéséhez.

Amikor a TV antennaerősítés r, 2 fő dologra kell figyelni.

Az az, hogy nem akarja túlterhelni a jelet (az erősítő túl magasra forgatásával). A TV-tunerek csak akkor tudják feldolgozni a jelet, ha azt egy meghatározott jelteljesítményű decibel (db) sávon belül veszik. A TV-tuner nem fog működni túl alacsony jelteljesítmény mellett, és túl magas jelteljesítmény mellett sem!

A második figyelmeztetés az, hogy a TV antennaerősítő nem tudja, milyen jeleket használnak a TV-csatornák, összehasonlítva az AM rádióval, a 4G mobiltelefon-jelekkel vagy bármely más RF jellel. Ennek eredményeként fontos, hogy ne erősítse fel a nem kívánt 4G jeleket, amelyek interferenciát okozhatnak az elkülöníteni kívánt TV-jelekben. Ennek eredményeként manapság sok TV antennaerősítő beépített 4G / LTE szűrőkkel rendelkezik.

4. -in Kábel

A bemeneti kábel az antennát a TV-rendszer következő eszközéhez köti, amely általában a tetőtérben található antennaosztó. A bemeneti kábelnek jó minőségűnek kell lennie, mivel a jelszintet a lehető legmagasabb szinten kell tartania, és időjárásállónak kell lennie (nap és eső).

Ennek eredményeként csak 50 ohmos négyárnyékolású RG6 vagy RG11 kábel használatát javasoljuk. A négyrétegű árnyékolás a TV-kábelezés prémium szabványa Ausztráliában, és védelmet nyújt az időjárás viszontagságaival szemben, de azt is biztosítja, hogy ne kerüljön be a kábelünkbe egyéb nem kívánt RF jel, amely interferenciát okoz.

5. Nagy szigetelésű RF Splitter

Az antennaosztó szabványos eszköznek tűnhet, de ügyeljen a rendelkezésre álló elosztók típusai közötti apró, de finom különbségekre. A fontos jellemző az elosztón átvezethető frekvencia. Míg a Free To Air TV vétel (VHF és UHF) mindegyike 850 MHz alatt van, ha szüksége van a Foxtel vételére, hogy áthaladjon az elosztón, előfordulhat, hogy növelnie kell az elosztó minőségét, hogy akár 2400 MHz-re is áthaladjon. Ezenkívül ügyelnie kell a nagy szigetelésű elosztókra, mivel ezek azt eredményezik, hogy az elosztó egyik portja nincs hatással a többi portra, ami olykor nagyon nehezen lokalizálható problémákat okozhat.

Az elosztók különféle méretűek, az egyszerű 2 utas elosztótól a 8 utas elosztóig. Lehetnek „láncba fűzni”, hogy több mint 8 TV-aljzatot szolgáljanak ki egyetlen antennáról, azonban minden alkalommal, amikor felosztja a jelet, elveszíti a jel teljesítményét. Tehát egy olyan rendszerben, ahol a jel meg van osztva, nagyobb az esélye annak, hogy TV-antennaerősítőre van szükség ahhoz, hogy a jelteljesítményt visszaállítsák a TV-tuner által használható szintre.

Végül az elosztóknak lehetnek bizonyos „power pass” portjai. Ez azt jelenti, hogy egy kis elektromos áram továbbítható a TV-aljzatból a TV-kábelen keresztül bármely erősítőhöz, amely általában az antenna közelében található. Az erősítőknek áramra van szükségük a működéshez, így a koaxiális kábel nélkül, amely átengedi az áramot, és ha nincs olyan elosztó, amely rendelkezik „power pass” portokkal, néha nincs mód a tápellátásra.

6. Kimeneti kábelezés

A konnektorkábel az elosztótól a TV-aljzatig vagy a fali lemezig fut. A használt kábel típusától függően vannak olyan távolságok, amelyekben a jel teljesítményszintje érintetlen marad, mielőtt túl alacsony lesz a működéshez. Ha a kábel nagyon hosszú, akkor RG11 kábelre lesz szüksége, ellenkező esetben kiváló minőségű négypajzsú RG6 kábelt javasolunk.

7. Fali lemezek

A fali lemezek a falra csavarozva (akár egy tápegységhez hasonlóan) lehetővé teszik, hogy egy rövid foltot bedughasson a falra, vagy a TV-ről a falra repüljön. A fali lemezek nem néznek ki soknak, de egy C-kapcsból, magából a fali lemezből, egy fedőlemezből és egy mechanizmusból állnak. Különféle színben és stílusban készülhetnek, így létrehozhat egy „kettős bandát” vagy „hármas bandát”, ha egynél több TV-pontot szeretne egy helyen, vagy egy adatpontot is szeretne ugyanazon a helyen. fali lemez.

8. TV Booster tápegység

A TV-erősítők működéséhez áramra van szükség – azaz „aktív” eszköz. Szerencsére van módunk arra, hogy áramot kapjanak anélkül, hogy tápegységet helyeznénk el a háztetőn!

Az általunk telepített koaxiális kábel, amely az antenna jelét a fali lemezre küldi, valójában nagyon alacsony elektromos áramot képes küldeni az ellenkező irányba! A TV-erősítő tápbefecskendezője és tápegysége az az eszköz, amely „befecskendezi” a tápfeszültséget a kábelbe, és ezt az áramot (általában 13 V-ot vagy 18 V-ot) továbbítja a koaxiális kábelen egészen a TV-erősítőig. Amint azt már tudod, ez csak akkor működik megfelelően, ha a megfelelő kábelen van egy „power pass” porttal ellátott elosztó!

9. TV Fly s

A TV légy az a rövid kábel, amely összeköti a TV-t a TV fali lemezével. Fontosságát tekintve nem szabad alábecsülni, és a múltban is sok olyan helyzetünk volt, amikor egy rossz minőségű légy sok problémát okozott.

Arra kell figyelni, hogy a légy kiváló minőségű kábelből készüljön. Ismét javasoljuk a négypajzsú RG6 kábel használatát.

Másodszor, nem akarja, hogy a légy túl hosszú legyen, vagy hogy sok csatlakozás legyen a kábelben. Tekintettel arra, hogy a fly s néha nagyon gyenge minőségű lehet (különösen azok, amelyeket a TV-hez mellékelnek, vagy amelyeket a helyi elektronikai üzletben vásárolhat meg), érdemes ezt a kábelt a lehető legrövidebbre tenni (nem több néhány méternél).

10. TV-tuner

A digitális TV vételét biztosító rejtvény utolsó darabja a TV-tuner, amely a tévében vagy a set-top boxban található. Míg vannak olyan helyzetek, amikor digitális TV-jel van a TV-műsor végén, ha a TV-tuner hibás vagy teljesen elromlott, akkor nem fog megbízható videó-/hangélményt kapni.

Sajnos, mivel kevés a TV-javító, ez azt jelenti, hogy vagy vásárolhat egy TV set-top boxot, amely a TV-tuner funkciót hajtja végre TV-je nevében, vagy egy teljesen új TV-t kell vásárolnia!

Antennaszétválasztási útmutató mobiltelefon jelerősítőkhöz

Az antenna szétválasztása a mobiltelefon jelerősítőinek telepítésekor visszatérő téma, amely ügyfeleinktől és mi

úgy döntött, hogy tesz egy bejegyzést, hogy tisztázza azokat a kérdéseket, amelyek segíthetnek a mobiltelefon jelerősítőjének kiaknázásában. Miért olyan fontos a szétválás?

Az elválasztás kulcsfontosságú, mert különben a jelek keresztbe és összekeverednek. Az eredmény az, hogy meg kell küzdenie a mobiltelefon-jel interferenciájával, ami hívások megszakadását és nem kívánt zajt jelent. Az antennák a hangos szájak, amelyek lehetővé teszik a mobiltelefon számára, hogy beszéljen az autópályákon látható tornyokkal,

azok a magas fémszerkezetek tányérantennákkal. Minden mobiltelefonunknak van antennája is, de olyan kicsik és rejtettek, hogy nem látod. Az antennák azonban ott vannak, és ez teszi lehetővé a hívások kezdeményezését és fogadását. A mobiltelefon

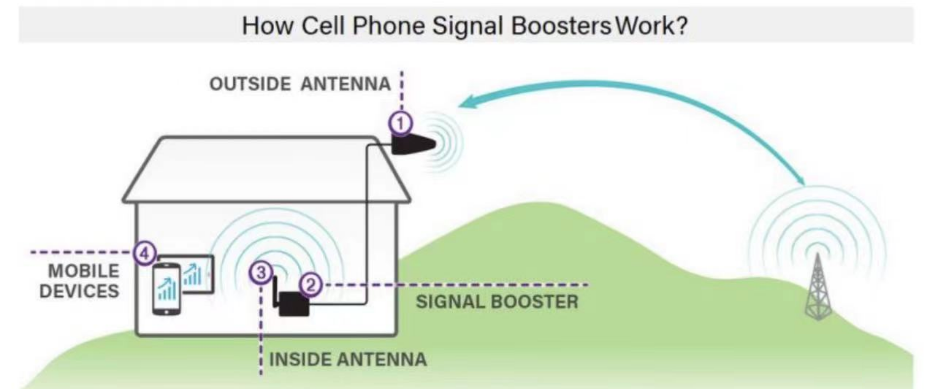

a jelerősítőknek van donorantennája és vevőantennája. A donorantenna jelet ad ki, míg a vevőantenna, ahogy a neve is sugallja, a mobiltelefon-toronyból veszi a jelet.

Ami az antennákat illeti, ezek nem olyan intelligens eszközök, amelyek meg tudják különböztetni a mobiltelefon-torony antennáját vagy a telefon antennáját. Az ellenállás útját választják, ami azt jelenti, hogy a közelükben lévő bármely antennához beszélnek. Ha a két antenna nincs szétválasztva, akkor beszélni fognak egymással.

A kültéri antenna fizikailag el van választva a beltéritől

antenna, de ha tudni szeretné, hogy mennyi, kövesse az alábbi egyszerű útmutatót az optimális elválasztás eléréséhez.

BOOSTER GAIN MIN. ANTENNA

(dB) ELVÁLASZTÁS

20 dB 3 láb

30 dB 4 láb

40 dB 6 láb

45 dB 15 láb

55 dB 55 láb

65 dB 70 láb

68 dB 80 láb

70 dB 110 láb

80 dB 125 láb

Megjegyzés: A megadott távolság a külső antenna és a belső antenna közötti egyenes távolság.

Alternatív módszerek

a) DIP kapcsoló

Minden otthoni használatra szánt mobiltelefon jelerősítő rendelkezik DIP-kapcsolóval vagy tárcsákkal az erősítő beállításához, csökkentheti vagy erősítheti a jelet az interferencia elkerülése érdekében, de azt is meg kell jegyezni, hogy ezzel a módszerrel csökkentheti a lefedettségi területet.

b) Fémlemezek

Ez egy másik módszer, amikor fémet vezet be

lehetőleg az alumínium jelblokkolóként működik a kettő között

antennák. Mivel a fémek erősen visszaverik a rádiót

frekvenciák, akkor megszabadulhat az interferencia a bevezetésével
