Hogyan válasszunk CB antennát

Míg sok kezdő azt feltételezi, hogy a CB rádió modellje a CB beállításának kritikus része, az igazság az, hogy a nagy teljesítményű CB antenna óriási hatással van a CB adási és vételi hatótávolságára. Mivel az FCC előírásai az összes CB rádiót 4 watt teljesítményre korlátozzák, az antenna jelenti a teljesítményt. A gyengén működő CB antenna csökkenti a rádió átviteli tartományát és minőségét, míg a jó minőségű CB antennakészlet megnövelheti a jel hatótávolságát.

Vessünk egy pillantást a CB rádióantennák különböző típusaira, amelyek népszerűek kisteherautók, teherautók és CB bázisállomások esetében – és tanuljunk meg néhány tippet, amelyek segítenek kiválasztani az igényeinek megfelelő CB antennát.

A CB antennák típusai

A CB rádió beállításához ideális antenna típusa a rádió típusától, a használatának módjától és a tartózkodási helyétől függ. A választható opciók közé tartoznak az üvegszálas antennák, a rozsdamentes acél CB antennák, a mágneses rögzítésű antennák, ostorantennák , tükörre szerelhető antennák, alaplap, mágneses alap és kettős antennák. Mivel még a CB rádió sem működik jól jó antenna nélkül, nézzük meg a CB bázisállomások és mobil CB használat általános antennáit.

CB bázisállomás antennák

A CB bázisállomás antennáit olyan bázisállomásokon való használatra tervezték, amelyek helyhez kötöttek. Emiatt nagyobbak lehetnek, 3-18 láb magasak. Megfelelő SWR hangolással a CB alapantenna akár 30 mérföldre is képes lehet kommunikálni. Fontos azonban ellenőrizni a helyi előírásokat, mivel egy 18 láb hosszú antenna nem biztos, hogy megfelelő a szigorú HOA-szabályokkal rendelkező közösségek számára. Érdemes megjegyezni, hogy a CB alapantenna bármilyen CB rádióhoz használható; a szolgáltatók akár egy mobil rádiót is átalakíthatnak bázisállomásként, ha 12 voltos áramforráshoz csatlakoztatják.

A mobilantennákkal ellentétben a bázisállomás antennáihoz nincs szükség nagy fém alapsíkra, így nagyobb rugalmasság a telepítés helye és módja tekintetében. A biztonság a legfontosabb, ezért fontos, hogy kerüljük a villamos vezetékek vagy veszélyes faágak közelébe történő telepítést.

Mobil CB antennák

A mobil CB antennák „menet közben” használhatók autókban, kisteherautókban, teherautókban, csónakokban, ATV-kben vagy lakóautókban. Kisebbek és rövidebbek, mint a bázisállomás antennái, és különféle rögzítési készlettel rendelkeznek a különböző járművekhez.

Mivel az antenna hossza ¼ hullámhossz (ami 102"-nek számít), a mobilantennáknak van egy tekercsrésze, amely megnöveli az antenna vezetékének teljes hosszát, miközben a magasságot kellően alacsonyan tartja a jármű használatához. A tekercs helyét az antennában „terhelési pozíciónak” nevezik. Az antenna terhelési helyzetének meghatározásakor fontos tudni, hogy a tekercsnek és az antenna kétharmadának a jármű tetővonala fölé kell nyúlnia.

Vegye figyelembe az adott járművet, hová fogja felszerelni az antennát, és azt, hogy irányított vagy mindenirányú antennára van szüksége. Többféle antenna közül választhat, beleértve a felső terhelésű antennákat, az ostorantennákat, a mágneses rögzítésű antennákat és a középső terhelésű antennákat. Ne feledje – minden CB antennatartót megfelelően földelni kell, hogy az antenna megfelelően működjön.

Felül töltött CB antennák

A felül töltött üvegszálas CB antenna tekercse a legfelül van, és hatékony kialakítást kínál az antennához szállított teljesítmény és az antenna által kisugárzott teljesítmény arányában. Az üvegszálas konstrukciót a felül terhelt tekercs megtámasztására használják. Ezek az antennák járművekhez vagy álló helyzetekben használhatók. Az antennán magasabban elhelyezett tekercs segítségével több különböző beépítési pozícióba is elhelyezhető, és így is szabaddá válik a jármű karosszériája. Azonban rendkívül nehéz, amelyet nehezebb elviselni a szélben. A felültöltős antennák kisebb wattteljesítményűek, de hatékonyságuk miatt könnyen kezelik a CB rádiók szabványos négy wattos korlátját.

Középre töltött antennák

A középen töltött antennákon az antenna közepén elhelyezett tekercs található. A tartónak van egy alsó tengelye, amelyet üvegszál borít, ezt követi a tekercs, majd a rozsdamentes acél ostor. A középső terhelésű antenna kialakítása az antenna hatékonyságát eredményezi. Ezeket gyakran „kamionos antennáknak” nevezik, mert kiváló jelerősségükkel a teherautó-sofőrök kedvencévé teszik őket.

Alapba töltött antennák

Az alapterhelt antennákat azért nevezték így, mert a tekercs az antenna aljában van. Ezek az antennák gyakran nehezebb tekercsekkel rendelkeznek, nagyobb teljesítménykezelési képességgel, mint a középen vagy felül terhelt antennák. Ez a kialakítás gyakran megtalálható a mágneses antennákban.

Mirror Mount Antenna

A tükörre szerelhető antennák pontosan azt jelentik, amit a név is sugall: a tető helyett a jármű tükörkarjára szerelik fel. Tartósak és sokoldalúak, és lehetővé teszik az antenna áthelyezését egy másik járműbe anélkül, hogy lyukakat kellene fúrni. Akár ideiglenes bázisállomás antennaként is használhatóvá alakíthatja őket, ha létrához vagy oszlophoz rögzíti őket. A tükörrögzítő hardvereket külön vásárolják meg, így kiválaszthatja a helyzetének megfelelő antennát.

Whip CB antenna

A whip CB antenna hosszú és vékony, általában 3-8 láb hosszú; rozsdamentes acélból vagy alumíniumból készült, és a teljesítmény javítása érdekében lehet alapra vagy középre is ellátva. Az ostorantennák sokoldalúak, és könnyen felszerelhetők akár a jármű tetejére, akár a sárvédőre; bázisállomás-vevőkkel is használhatók, ha magas árbocra vannak felszerelve. A hosszú acélkorbács használaton kívül leköthető, hogy megóvja az antennát a sérülésektől.

Mágneses CB antenna

A mágnesre szerelhető CB antenna gyorsan rögzíthető a jármű tetejére, mert erős mágneses talpa biztonságosan a helyén tartja az antennát. Mivel nem kell lyukakat fúrnia a felszerelésükhöz, a mágneses antennák könnyen felszerelhetők és eltávolíthatók, és szükség szerint áthelyezhetők.

Teleszkópos CB antenna

A teleszkópos CB antennát általában kézi CB rádiókhoz (például Uniden walkie-talkie típushoz) és más hordozható CB rádiókhoz használják. Ezek a rozsdamentes acél antennák teleszkópos részekkel rendelkeznek, amelyek szükség esetén kinyúlnak, és használaton kívül rövidre felhajthatók. A teleszkópos antenna szintén alacsony profilú lehetőség járműben történő használatra.

A whip antennák a CB rádiók szabványa, és ennek jó oka van. Viszonylag olcsók, könnyen telepíthetők és kiváló teljesítményt nyújtanak. Ha szeretnéd a lehetséges antennát a CB rádiódhoz, akkor mindenképpen vegyél egy ostorantennát.

Kamionos antennák CB rádiókhoz is jó választás, és bizonyos előnyöket kínálnak a whip antennákkal szemben. Először is, tartósabbak és jobban ellenállnak a visszaéléseknek. Másodszor, hosszabb hosszuknak köszönhetően jobb teljesítményt nyújtanak. Ezek azonban drágábbak, és nehezebb lehet telepíteni.

A mágneses rögzítésű antennák egy másik nagyszerű lehetőség a CB rádiókhoz. Nagyon könnyen felszerelhetők, és mágneses rögzítési rendszerüknek köszönhetően nagyszerű teljesítményt nyújtanak. Ezek azonban drágábbak lehetnek, mint más típusú antennák.

Mágneses antennák

A mágneses vagy mágneses rögzítésű antennák könnyen felszerelhetők, és teljesítményt nyújtanak. Ezek az antennák nem igényelnek alaplapot, és bármilyen koaxiális kábellel használhatók. Az ostorantennák a CB antennák népszerű típusai, de a mágneses antennák egyre népszerűbbek, mert könnyebben telepíthetők és nem igényelnek speciális földelést.

Az antennatekercsek megértése

Az antennatekercsek megértése fontos mindenki számára, aki CB rádiót használ. Az antennatekercs segíti a CB rádiót a frekvenciák vételében és továbbításában. A tartó az antennatekercset a CB rádióhoz köti. A CB rádió típusától függően különböző típusú rögzítések léteznek. A CB rádió által használt frekvenciák a 26-28 MHz tartományban vannak. Különféle fajtái vannak CB antennák , a használt rögzítés típusától függően.

Antenna telepítése

A CB rádiórendszerek 26 MHz és 27 MHz közötti frekvenciatartományban sugározhatnak az FCC által meghatározott negyven CB csatornán (egyes modellek UHF és ham rádiófrekvenciákat is tartalmaznak). A CB rádió megengedett teljesítménye négy watt, így az antenna nagyon fontos a hatótávolság és a vétel minősége szempontjából. A piacon lévő CB antennák értékelése során vegye figyelembe ezeket a fontos kritériumokat.

Szerelési hely a járművön

A jármű teteje, lökhárítója, csomagtartója, motorháztető csatornája vagy tükörrudai mind jó helyek szereljen fel egy CB antennát . A választás a jármű típusától, a rádió modelljétől és az előnyben részesített antennától függ. A teljesítmény érdekében az antennát a lehetséges pontra kell felszerelni, és a tekercset a tetővonal fölé kell rögzíteni. Minden antennát teljesen földelni kell a jármű alvázához csatlakoztatott csatlakozóval. Azoknál a járműveknél, amelyek nem rendelkeznek fém tetőpanellel, vagy amelyek elegendő helyet biztosítanak a földeléshez, nem választható földi sík (NGP) antenna.

Antennatartó mérete

A rögzítés mérete egy másik lényeges tényező, amelyet figyelembe kell venni. Az antennatartó határozza meg, hogy a CB antenna mennyire csatlakozik a járművéhez. Az extra hosszú vagy nagy teherbírású antennákhoz olyan rögzítésre van szükség, amely erős támogatást nyújthat az antennakorbácsnak.

Ha nem szeretne lyukat fúrni vagy tartósan antennát rögzíteni a járművére, a mágneses rögzítés egy választás.

CB antenna hossza

Számít a CB antenna hossza? Igen, igen. A hosszabb antennák általában jól teljesítenek, ezért okos a járműben elhelyezhető leghosszabb antenna felszerelése. Válasszon egy CB antennakészletet olyan tartóval, amely támogatja az antenna hosszát és a jármű karosszériájának megfelelő antennakonfigurációt.

Antenna Tuning Design

Még a CB antennákat is hangolni kell a teljesítmény eléréséhez. Az antenna hangolási lehetőségei között hangolható hegyek és rögzítőcsavarok találhatók. Az antennák összehasonlítása során vegye figyelembe a modell hangolását és a szükséges készségszintet. A Állóhullám-arány vagy SWR A leolvasási értéknek 1,5 alatt kell lennie a CB jel hatékony továbbításához és fogadásához. További információért tekintse meg útmutatónkat a hogyan kell behangolni a CB rádiót .

Antenna tekercs elhelyezése

A CB antennák teljesítménye az antennán lévő tekercs helyétől függően változik. Ne feledje, hogy a tekercset az antenna teljes hossza és hullámhossza közötti megfelelő arány eléréséhez használják. Mivel gyakran le kell rövidíteni az antenna magasságát, ügyeljen a tekercs elhelyezésére. A népszerű típus a teljesítmény és a tartósság kombinációja miatt középre van töltve.

Antenna anyagok

Az anyagok számítanak a jelátvitel és a tartósság szempontjából. Keressen kiváló minőségű anyagokból, például rozsdamentes acélból és üvegszálból készült, tartós bevonatú CB antennákat, amelyek ellenállnak a zord időjárási viszonyoknak. A Stryker antennák 6 gauge-es tömör rézhuzallal tekercselt tekercset használnak, amely tiszta ezüsttel van bevonva, ami a tekercset rendkívül vezetőképessé teszi.

Koax kábelek

Gondoljon a koaxra közvetítőként – ez köti össze a CB-t az antennával, ezért győződjön meg arról, hogy az antenna jó minőségű koaxiális kábellel csatlakozik a CB-hez. Mivel az antennarendszer része, egy jó kábel segíti a CB rádióegység hatótávolságát.

Kettős antenna opciók

A kétantennás CB rendszer egy helyett két antennát használ a jelerősség javítására és hatótávolság a CB rádió. Ezeket a rendszereket gyakran használják mobil CB alkalmazásokban, különösen nagy járműveken, a jelgyengülés csökkentése érdekében. A hatékony működésükhöz speciális telepítési és beállítási munkára van szükség.

Minden, amit tudnia kell a VHF és az UHF közötti különbségről

A kétirányú rádiós VHF (nagyon magas frekvencia) és az UHF (ultramagas frekvencia) közötti különbség megértése segít eldönteni, hogy melyik a megfelelő az Ön számára. Minden vezeték nélküli kommunikáció, például a kétirányú rádiók és a mobiltelefonok.

Az UHF és VHF jobb megértése érdekében az alábbiakban néhány gyakran ismételt kérdésre adunk választ.

· Melyik a jobb? UHF vagy VHF

· Mit jelent az UHF és VHF?

· UHF vs VHF frekvenciasáv diagram

· Ki használja az UHF-et és a VHF-et?

· Hogyan javíthatom a jelerősséget VHF vagy UHF kétirányú rádiómon?

· Mi a különbség az UHF és a VHF között? Hasonlóságok?

· Kompatibilis a kétirányú rádióm a meglévő rádiórendszerekkel?

Melyik a jobb VHF vagy UHF?

A VHF-frekvencia vagy az UHF-frekvencia közötti választás attól függ, hogy mire fogja használni. A VHF kültéri használatra alkalmas, ahol akadályoktól mentes. A VHF frekvenciái tovább terjednek, ha nem zavarják akadályok. Csak akkor érdemes VHF-et használni, ha kint, egy nagy, nyílt területen, például egy mezőn tartózkodik. A VHF-nek kisebb a frekvenciája, ami azt jelenti, hogy gyakori az interferencia más rádiókkal.

Az UHF viszont minden szempontból jobb jel a távolsági kommunikációhoz. Az UHF jobb, ha beltéri rádiót használ, például épületekben vagy városok környékén. Az UHF használatának előnye, hogy kisebb az esélye annak, hogy más kétirányú rádiók zavarják. Az ok, amiért az UHF jobb beltéri használatra a VHF helyett, az az, hogy az UHF jel jobban áthatol fán, acélon és betonon, így tovább tud jutni az épületbe.

Mit jelent az UHF és a VHF?

Az UHF az „ultra magas frekvenciát”, míg a VHF a „nagyon magas frekvenciát” jelenti. Az UHF az alsó sávtól (378-512 MHz) a felső sávig (764-870 MHz), míg a VHF az alsó sávtól (49-108 MHz) a felső sávig (169-216 MHz) terjedhet. A MHz a Megahertz rövidítése, és az elektronikus eszközök sebességét méri.

UHF vs VHF frekvenciatartomány diagram

Ki használ UHF és VHF?

Az UHF-et általában a közbiztonsági tisztviselők használják, mint például a tűzoltóság, a rendőrség és az EMS, 77-80 tv-csatornákkal. Az UHF-t olyan általános célokra használják, mint a telefonok, televíziók és sonka rádiósok. A kaszinók, a biztonsági tisztviselők, a raktárak, az építőipar, a gyártás és az egészségügy is UHF-rádiókat használnak az épületben és az osztályokon keresztül történő kommunikációhoz. A közbiztonsági tisztviselő 849 és 869 MHz közötti frekvenciákat használ, a 13 cm-es rádiósáv pedig 2300 és 1310 MHz között van.

A VHF-t általában a bekapcsolt kommunikációhoz használják csónakok és tengeri személyzet (Woodward). Nagyon fontos tartozék a fedélzeten, mert bizonyos vészhelyzetek esetén kapcsolatba léphet a közeli hajósokkal. A 16-os csatornát akkor használják, ha segélyhívást kell indítani, és bizonyos protokollokat kell követni. Az olyan ügynökségek, mint a TSA és a CAL FIRE (California Department of Forestry and Fire Protection) VHF-et használnak kétirányú rádiókommunikációjukhoz.

Hogyan javíthatom a jelerősséget VHF vagy UHF kétirányú rádiómban?

A kétirányú rádió hatótávolságának javításának egyik módja az antenna javítása. Az antenna hossza határozza meg a rádióhullámok hosszát. Az UHF (ultra-magas frekvencia) hullámhosszai rövidek, ezért antennák UHF kétirányú rádiók jellemzően kicsik és zömök méretűek (személyes rádiószolgáltatások). A VHF-hez valamivel nagyobb antennára van szükség a hatótávolság és a távolság növeléséhez. VHF antennák a 2-13-as csatornákat, míg az UHF-antennák a 14-83-as csatornákat (nagyon magas frekvencia).

Mivel a VHF-t gyakran zavarják más frekvenciák, úgy biztosíthatja, hogy ne zavarjon meg, ha megkeresi, honnan jön az interferencia. Egy hajón sok helyről származhat a zaj. Hallgassa meg a vevőt, és jegyezze fel a zajszint változásait.

A megszakítások segítésének másik módja a kötés. Ez biztosítja, hogy az értesítés a kisugárzás helyett a földre kerüljön. Minden motort és hasonlókat a földbe kell építeni.

A jelekkel kapcsolatban előforduló probléma a frekvencia átfedése. Ez azt jelenti, hogy ha két rádió ugyanazt a frekvenciát használja, akkor a rádióhullámok megszakítják egymást, és az adások átfedik egymást. Ez valószínűleg akkor fog megtörténni, ha egymás hatósugarában vagy ugyanabban a lefedettségi körzetben vannak.

Egyetlen adóval nem lesz gond, de ha nagy területet szeretne lefedni több adóval, akkor ez nehézzé válik, mert nem akarja, hogy megzavarják egymást.

Mi a különbség az UHF és a VHF között?

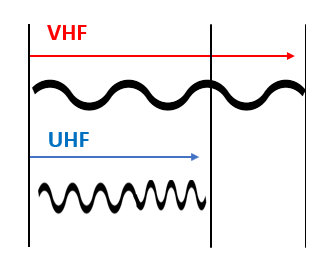

A fő különbség az UHF és a VHF között a hatótáv. Az UHF rádióhullámok kisebbek, mint a VHF. Ez azt jelenti, hogy az UHF-frekvenciák kisebb hullámokkal rendelkeznek, amelyek szélesebb vételt eredményeznek. Míg a VHF-nek hosszabb a hullámhossza. Az UHF nagyobb valószínűséggel könnyebben áthalad az akadályokon, például a sziklán és a fán.

A VHF hatótávolsága csökken az akadályok, például fák vagy dombok által okozott jelromlás miatt. Együtt jó messzire jutnak el.

Egy másik különbség az UHF és a VHF között az akkumulátor élettartama. Az UHF a magasabb frekvencia miatt sokat használ az akkumulátorából. Az utolsó különbség a két rádió között az, hogy az UHF költsége magasabb, mint a VHF.

Kompatibilis a kétirányú rádióm a meglévő rádiórendszerekkel?

· Maradjon ugyanazon a frekvenciasávon belül

· Győződjön meg arról, hogy a jelenlegi rendszerek megfelelőek (digitális vs analóg)

Annak érdekében, hogy rádiója kompatibilis legyen a meglévő rádiórendszerekkel, ügyeljen arra, hogy ugyanazon a frekvenciasávon belül maradjon. Ha most UHF rádiót használ, akkor az új rádiójának UHF üzemmóddal kell rendelkeznie, ha azt szeretné, hogy kommunikáljanak.

A rádiók kompatibilitásának másik módja az, hogy a jelenlegi rendszerek megfelelőek. Az újabb modelleknek digitálisnak kell lenniük, de más modellek továbbra is analógot használnak.

Végül ne feledje, hogy ha rádiói megfelelnek a fent említett bizonyos követelményeknek, előfordulhat, hogy még mindig nem kompatibilisek. Ha nem biztos abban, hogy két rádiója kompatibilis-e, hívja fel partnereinket a First Source Wirelessnél, és szívesen segítenek a megfelelő kétirányú rádió kiválasztásában.
